eVideo React

Video espacializción en directo /

Video Live spatialization

Características / Features

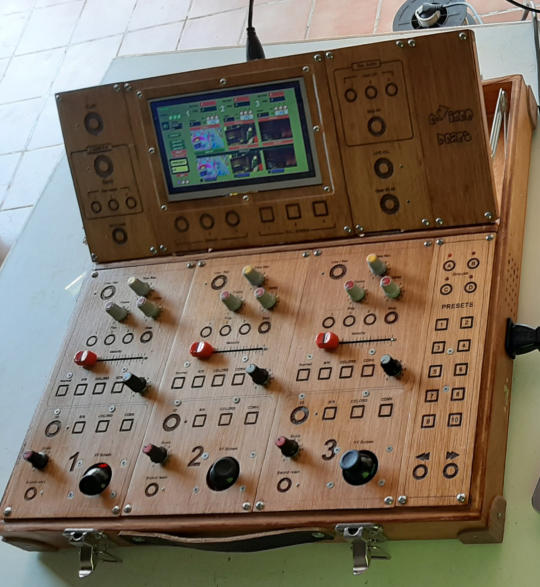

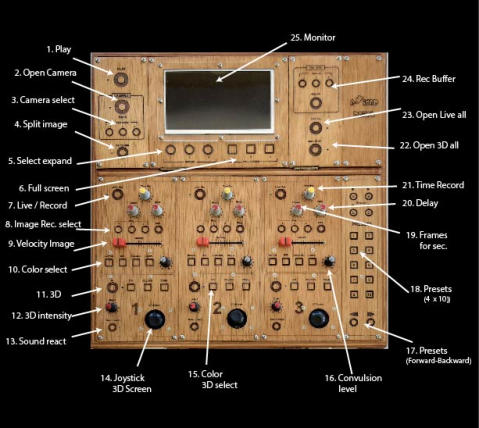

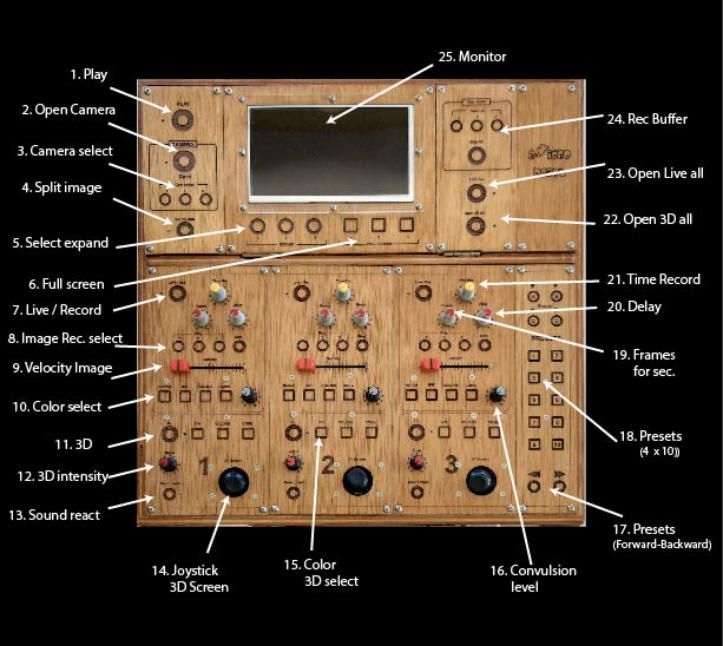

Video hardware Hardware para Video para /Video hardware for: 3 Pantallas simultáneas (con tarjeta gràfica dedicada) / 3 simultaneous screens Mac y PC con Max cycling software Construcción enteramente en madera, con botones capacitivos directamente en la madera (ver fotografías de construcción) / Entirely wood construction, with capacitive buttons directly on the wood (see construction photographs) 3 Cámaras simultáneas / 3 simultaneous cameras 40 Presets More of 40 recorded video sequences (need a tablet for this). Eletronics Interface with Arduino Mega with 11 multiplexer. (directly connected to Mac or PC with Max app via USB 2.0 (dont need additional drivers))  Tres módulos independientes, uno por pantalla /Three independent modules, any one for screen 1. Play button wood capacitive 2.- On/off Camera button wood capacitive 3.- Camera select 3 buttons wood capacitives 4.- Split image button wood capacitive 5.- Select expand 3 buttons wood capacitives 6.- Full screen 3 buttons wood capacitives 7.- Live or Record select button wood capacitive 8.- Live record images 1,2,3 and Stop, 4 buttons wood capacitives 9.- Velocity ¡f image slider 10.-Color select: normal, B/W, Color, Convulse, 4 buttons wood capacitives 11.- 3D on/off button wood capacitive 12.- 3D intensity potentiometer 13.- Sound react button wood capacitive 14.- Joystick 3 screen 15.-Color 3D select: Normal, B/W, convulsion, 3 buttons wood capacitives 16.- Convulsion level potentiometer 17.- Presets forward-backward button wood capacitive 18.- Presets, 10 presets on 4 subgroups button wood capacitives 19.- Frames for second potentiometer 20.- Delay potentiometer 21.- Time record potentiometer 22.- Open 3D All button wood capacitive 23- Open Live All button wood capacitive 24.- Record  Buffer 1,2,3 and stop, 4 buttons wood capacitives 25.- LCD Monitor Hardware

eVideo React

Wood tom

Qué es eVideo React ? /What is the eVideo React?

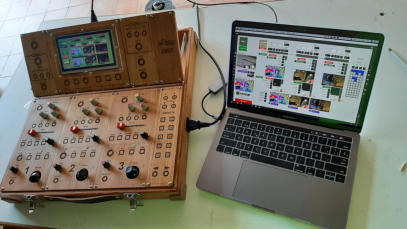

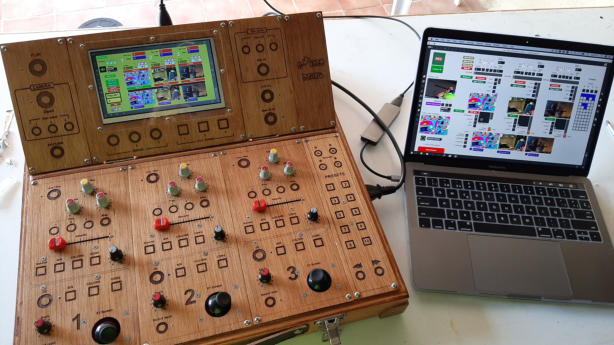

Es un interface para modificar el video en directo. Puede combinar 3 pantallas y 3 cámaras simultáneas, además de videos pregrabados. La capacidad de reacción dependerá de la memória del ordenador y de la tarjeta externa utilizada. El módulo permite modificar de modo versátil y ágil la fuente de video y enviarla en distintos formatos a cada una de las pantallas. Incorpora también la conversión en 3D de la imagen. Posee igualmente,un modo de reacción  en 3D del movimiento a partir de la señal de sonido entrante. El sistema emplea Arduino como base del hardware de conexión al ordenador o computadora, a la que se conecta directamente sin necesidad de drivers adicionales. La pantalla sirve de monitoraje de las entradas de video y de las modificaciones que se realizan en tiempo real. El Patch también incorpora un sistema de selección de hasta 40 videos adicionales pregrabados, que se disparan a través de tablet. The eVideo React it´s a interface to modify live video.You can combine 3 screens and 3 simultaneous cameras, in addition to prerecorded videos. The reaction capacity will depend of the computer and the external card used. The module allows you to modify the video source in a versatile and agile way, and it can send different formats to each of the screens. It also incorporates 3D conversion from image and 3D reaction system for the movement from the incoming sound signal. The system uses Arduino as the basis of the computer connection hardware, to which it connects directly without the need for additional drivers. The screen of the interface its used to monitor video inputs and modifications being done in real time. The Patch also incorporates a selection system for up to 40 additional pre-recorded videos, which are sent through a tablet.

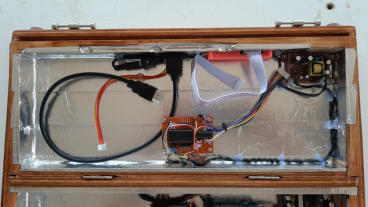

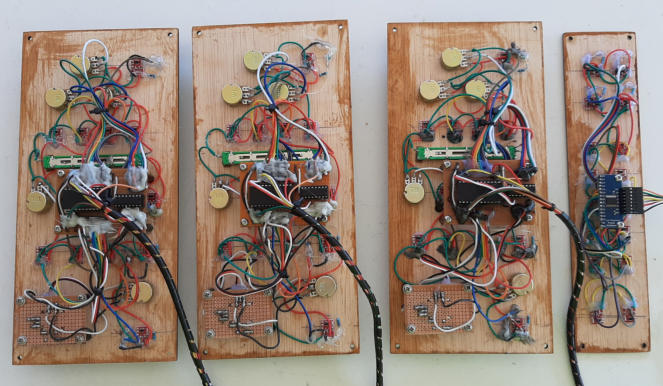

Electronics

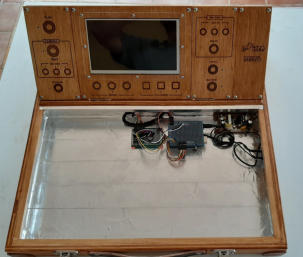

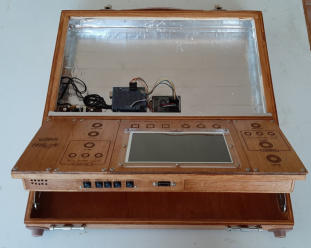

Building
